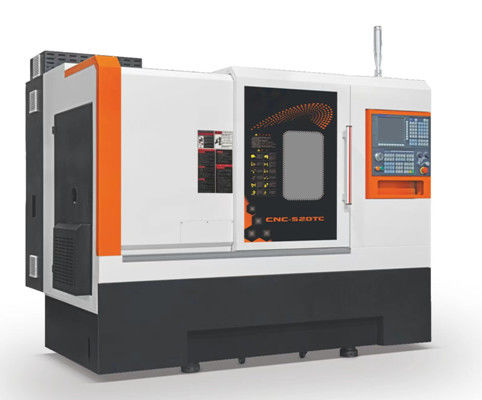

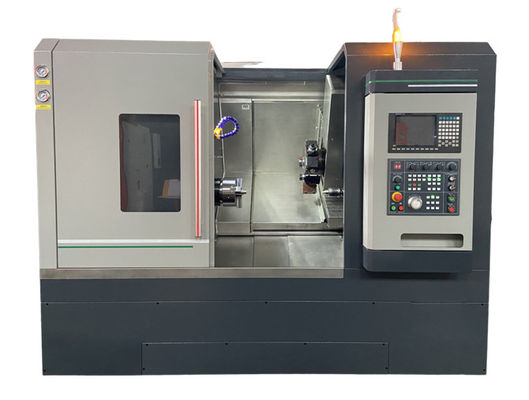

Wysokiej sztywności CNC Metal Drilling Milling Grinding Machine Ciężkie cięcie

Maszyna do wiertniania metalu CNC

Min. ilość zamówienia: 1 zestaw/zestawy
Zdolność dostaw: 300 zestawów/zestawy miesięcznie
Port: Qingdao
Warunki płatności: T/T
Stan: Nowy
Miejsce pochodzenia: Shandong, Chiny (kontynent)
Nazwa marki: GNG
CNC lub nie: CNC
Certyfikacja: CE
Gwarancja: 1 rok
Zapewniona obsługa posprzedażna: brak obsługi zagranicznej
Szczegóły dostawy: 30-45 dni

Specyfikacje
Parametry maszyny CNC-650TC do frezowania skrętnego

Parametry techniczne			Standardowa konfiguracja
projekt	nazwisko	parametry	Nazwa dodatku	Pochodzenie	Marka	Wskazania
ramy łóżkowe	Łóżko, podstawa z wysokiej jakości żeliwa w jednym, 30°łóżko nachylone		system sterowania numerycznego	Japonia
Zakres przetwarzania	Maksymalna średnica obrotowa łóżka	600 mm	Służyciel szpilki	Japonia
	Maksymalna średnica obróbki tarczy	320 mm	serwo osi podawania	Japonia
	Maksymalna średnica obróbki płyty oporowej	320 mm	serwo wieżycy	Wspólne przedsiębiorstwo
	Maksymalna długość przetwarzania sztabki	480 mm	Węzeł mechaniczny	Tajwan	JIANCHUN
	Maksymalna pręta przez średnicę otworu	F51	łożyska śrubowe	Japonia	NACHI
			przewodnik liniowy rolkowy	Tajwan	YINTAI
żywność układu układowego	Maksymalny przebieg osi X	220 mm	śruby kulkowe	Tajwan	FANUC 0I-TF	5 worek
	Maksymalny przebieg w osi Z	520 mm	Gniazda serwo napędowa	Tajwan	FANUC
	Szybki ruch osi X/Z	30 minut.	węgiel hydrauliczny	Tajwan	FANUC
	X/Z średnica śruby/pich	X:4010 Z:32/10	System hydrauliczny	Wspólne przedsiębiorstwo	TAIDA/HUICHUAN
	Szerokość przewodnika liniowego X/Z	45 mm	system automatycznego smarowania	Wspólne przedsiębiorstwo	YUPU
	Silnik serwomocu o osi X	β12(Z hamulcem )	Pompa wody chłodzącej	Wspólne przedsiębiorstwo	WANQIAN
	Silnik serwomocu o osi Z	β12	Komponenty elektryczne	Francja
	serwomotor wieżycy	3N.M.
	Silnik głowicy mocy	β12
DokładnośćOGE O	Dokładność pozycjonowania osi X i Z	± 0,003 mm
	Powtarzalność osi X i Z	± 0,003 mm
Węzeł	Specyfikacja obudowy ogona	Mohs# 5
	Podróż w rękawie ogona	25 ~ 525	przypadkowy plik
	Zakres ciśnienia koktajlu	5 ~ 25 Pa	Certyfikat fabryczny * 1 egzemplarz Instrukcje obsługi systemu * 1 egzemplarz Podręcznik programowania systemu * 1 egzemplarz
	Tryb ruchu ogona	Programowalny ruch hydrauliczny
Węgiel	Rodzaj nosa wrzutowego	A2-8
	Węzeł przez średnicę otworu	Φ101
	Maksymalna prędkość wrotnika	4500 obr./min.
	Silnik serwomocyny węglowej	11 kW
Narzędzie	Gniazda serwo napędowa	BMT55/12T
	Rozmiar głowicy cięcia	330
	Specyfikacje rękojeści	25*25
	Nudzący bar	F32
	Głowa fresowa o biegu 0 stopni (1)	ER32/3000Odwróć się.
	Głowa frezowa z boku 90 stopni (1)	ER32/3000Odwróć się.
Pozostałe	Całkowita pojemność	26 kW
	masa netto maszyny narzędzia	O...4000 kg
	Rozmiar maszyny (długość * szerokość * wysokość)	2800*1700*2000

Może wystąpić błąd pomiędzy opisem produktu, danymi i rzeczywistością, w przypadku jakichkolwiek zmian zostaną zgłoszone oddzielnie!

charakterystyka produktu
Wysoka sztywność, duże cięcie, wysoka stabilność: zastosowanie typu odlewu z całością, skłonnej konstrukcji łóżka, skłonności 30° i konstrukcji o grubej wzmocnieniu,w celu zminimalizowania zniekształceń i deformacji termicznych.
Wysoka precyzja i wysoka dynamiczna reakcja: przednie i tylne łożyska kulkowe o wysokiej precyzji są stosowane, dzięki czemu wrot może uzyskać wysoką sztywność i wysoką dokładność obrotu wrotu.Jednostka servo wrotów ma wysoką precyzję i wygodną konserwację.
Wysoka wydajność: maksymalna prędkość wrotnika 4500 obrotów/min, szybki ruch do 30 m/min. Dzięki konfiguracji systemu Fanaco CNC realizowana jest interpolacja wiązania osi X-C,a wirtualna funkcja osi Y jest realizowana.
