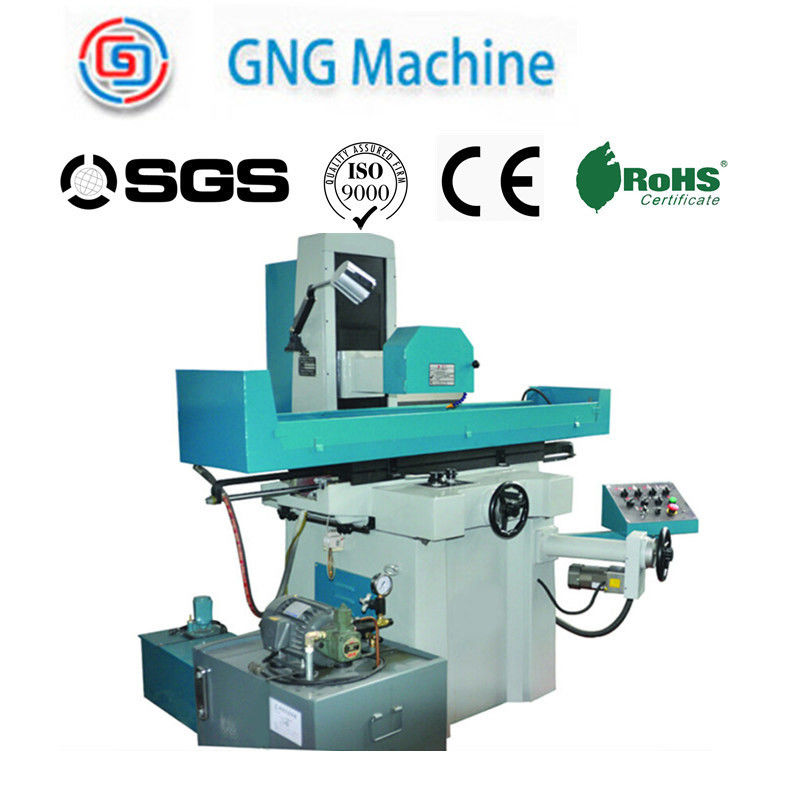

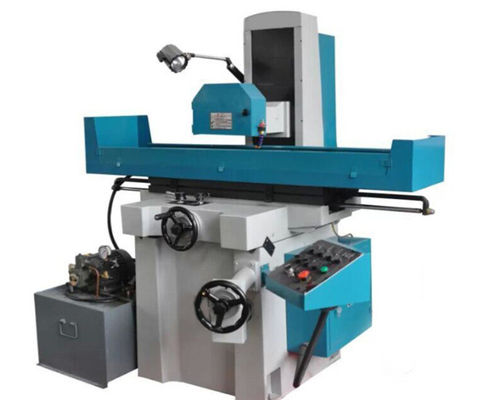

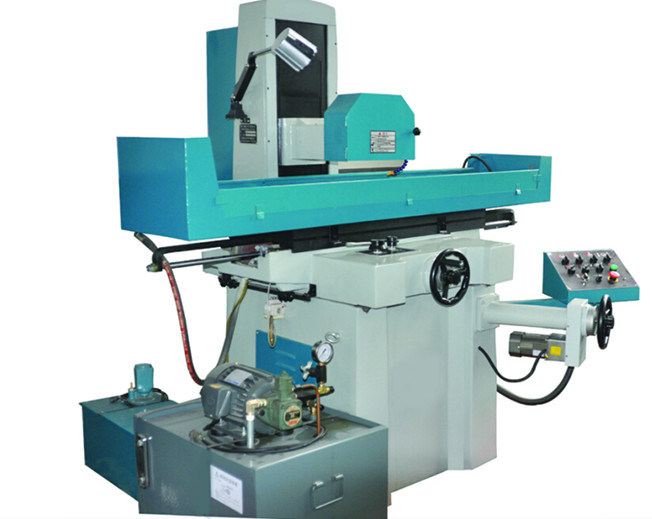

Charakterystyka obrabiarek:
Maszyna ma rozsądną konstrukcję, dobrą sztywność, piękny wygląd, wygodną obsługę.
Wykorzystując precyzyjną plastikową powierzchnię prowadzącą i precyzyjne skrobanie, szlifowanie importowanej przekładni hydraulicznej, napęd synchroniczny.
Główny zawór mechaniczny to specjalny młynek do zaworów, podzielony na dwie części, mechaniczne sterowanie komutacją, sterowanie przepustnicą.Część sterująca przepustnicą i funkcja rozładunku mogą realizować uruchamianie i zatrzymywanie stacji.
Szlifowanie może być wszelkiego rodzaju powierzchnią płaską i o złożonym kształcie, odpowiednią dla silnika bez szlifowania paszy, zgodnie z potrzebami użytkownika za pomocą przyssawki z magnesem trwałym lub przyssawki elektromagnetycznej.
| Model |
MY1230 |
| Ławka |
Maks. obrabiany przedmiot do szlifowania (dł. × szer. × wys.) (×) |
mm |
700×320 |
| Maksymalny przesuw stołu (dł. × szer.) (×) |
mm |
760×320 |
| Maksymalny obszar cięcia stołu (dł. × szer.) (×) |
mm |
760×320 |
| Liczba rowków T T (×) |
mm |
1×14 |
| Głowica szlifierska |
Odległość od powierzchni stołu do środka wrzeciona |
M |
540 |
| Rozmiar koła (średnica × szerokość × otwór) (WA46K5V) (××) |
mm |
ø335×30×ø127 |
| Prędkości wrzeciona (50 Hz) |
r/m |
1440 |
| Ilość paszy |
Prędkość wzdłużna stołu (lewo i prawo) (bezstopniowo) ()() |
/ min |
5 25 |
| Tabela pozioma (przed i po) ilość paszy () |
Ciągły (zmienna prędkość)() |
mm/min |
150 |
| Przerywany (bezstopniowy) () |
M/ |
0 5 |
| Pokrętło obraca się |
mm |
4 |
| Pokręć ręcznie każdą siatką |
mm |
0,02 |
| Pionowy (w górę iw dół) posuw koła transportowego () |
Pokrętło obraca się |
mm |
2 |
| Pokręć ręcznie każdą siatką |
mm |
0,01 |
| Moc silnika |
Silnik wrzeciona |
kw |
4 |
| Silnik chłodzący |
kw |
40 |
| Podajnik zwrotny |
Silnik hydrauliczny |
|
kw |
1.5 |
| Ciśnienie robocze |
|
MPa |
3 |
| Pojemność baku |
Ł |
80 |
| Maksymalny przepływ |
|
l/min |
18 |
| Precyzja pracy |
Obrobiona powierzchnia podstawy równoległości |
mm |
300/0,004 |
| Chropowatość powierzchni |
μm |
Ra0,32 |
| Waga maszyny |
Internet |
T |
2.1 |
| Przechodzić |
T |
2.35 |
| Rozmiar maszyny (dł. × szer. × wys.) (× ×) |
mm |
1990×1700×1990 |
